產品概述

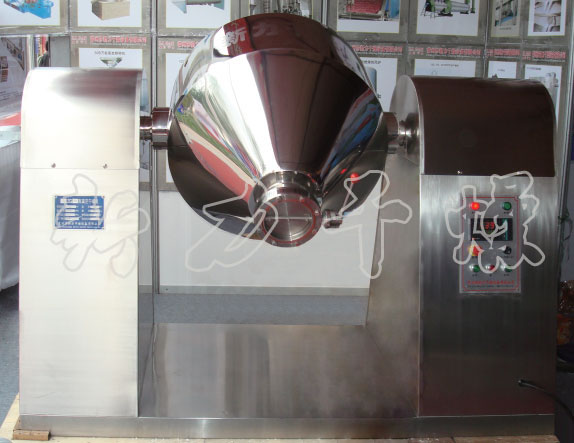

雙錐回轉真空干燥機是集混合－干燥于一體的干燥設備。將冷凝器、真空泵與干燥機配套,組成真空干燥裝置。(如不需回收溶劑,冷凝器可不用)本機內部結構簡單,清洗容易,操作簡便,能降低勞動強度改善工作環境。廣泛應用于制藥、化工、食品、染料等行業物料的干燥。
工作原理
在密閉的夾層中通入<100℃的熱水，熱量經內殼傳給被干燥物料。
在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化干燥的目的。
物料處于真空狀態，水份受熱蒸發，并由真空泵及時排出回收。物料內部的水份(溶劑 )不斷地向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間內達到干燥目的。
結構示意圖
應用范圍
適用化工、制藥、食品等行業的粉狀、粒狀及纖維的濃縮、混合、干燥及需低溫干燥的物料（如生化制品等），更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥。
說明
1、本機適用于醫藥、食品、化工等行業的粉、粒狀且流動性較好的物料干燥。
2、易燃易爆物料的干燥應另行說明。
3、采用<100℃的熱水加熱時，應在訂貨前說明。如需壓力容器證書，訂貨時另注明。
4、符合"GMP"要求時另行說明:應采用直聯齒輪傳動，封閉結構，真空罩為金屬燒結網制作。
5、材質有內外不銹鋼，內壁搪瓷，其中不銹鋼有304、321、316、哈氏合金等供選擇。
6 、2000型以上建議采用調速控制，軸中心采用一體加工。
技術參數
|
項目 |
單位 |
機型 | ||||||||||
|
名稱 |
unit |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
|
總?cè)莘e |
L |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
|
工作容積 |
L |
50 |
100 |
175 |
250 |
375 |
500 |
750 |
1000 |
1500 |
2000 |
2500 |
|
加熱面積 |
m2 |
1.16 |
1.5 |
2 |
2.63 |
3.5 |
4.61 |
5.58 |
7.5 |
10.2 |
12.1 |
14.1 |
|
轉速 |
rpm |
6 |
5 |
4 |
4 |
4 | ||||||
|
功率 |
kw |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
3 |
3 |
4 |
5.5 |
7.5 |
7.5 |
|
回轉高度 |
mm |
1810 |
1910 |
2090 |
2195 |
2500 |
2665 |
2915 |
3055 |
3530 |
3800 |
4180 |
|
整機重量 |
kg |
825 |
1050 |
1350 |
1650 |
1800 |
2070 |
2250 |
3000 |
4500 |
5350 |
6000 |
|
罐內設計壓力 |
mpa |
-0.09～0.096 | ||||||||||
|
夾層設計壓力 |
mpa |
＜0.09 | ||||||||||
電機可根據客戶要求選配調速電機，轉速為0～6rpm；以上技術參數物料比重按0.6g/cm3計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；物料如為易燃易爆性，定貨時以實驗數據為準。
產品特點
采用<100℃的熱水自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20～90℃之間。
熱效率高，比一般烘箱提高2倍以上。
間接加熱，物料不會被污染，符合"GMP" 要求。設備維修操作簡便，易清洗。 推薦的工藝安置示范：溶劑回收工藝安置
